DRX、eDRx、PSM是NB-IoT的三大模式，他们在各种物联网和智能硬件场景中的使用方法有所不同

• DRX(Discontinuous Reception：不连续接收)虽然叫做“不连续接收”，但是对硬件产品来讲，是“连续接收”。随时都可以收到数据。相当于随时在监听，所以功耗最高。（DRX待机功耗1mA左右）

• eDRX（Extended DRX，扩展不连续接收模式），就是把网络先开一会、再停一会。 开的时候能收到数据，停的时候收不到数据。停的时间从几十秒到几个小时，可以配置。（eDRX 5分钟间隔的待机功耗在0.2mA左右）

• PSM（Power Saving Mode：省电模式），相当于把eDRX开关网络的频率放的更低，低至几天打开一次网络。同样，打开网络的时候能收到数据，不打开网络的时候收不到数据。（PSM模式下，待机功耗只有微安级别，此时才能做到“一节电池用5年”。）

三个模式的核心区别

设计NB-IOT物联网产品，选择什么工作模式，核心在：是否需要随时随地找到设备。

• DRX，能够随时随地找到设备。

• eDRX，需要花几分钟至一两个小时才能找到设备。

• PSM，可能需要一两天才能找到设备。

例如共享单车锁、智能锁，远程开锁之后，傻傻的站5分钟等着锁自动打开，这个场景不忍直视啊。所以锁类的应用，一般都需要DRX模式。（相当于GSM的长连接）

再比如货物物流监控，隔一两个小时看一下位置就好了，不需要时刻盯着，所以用eDRX是比较合适的。

像远程水表煤气表，几乎不需要被控制，只要隔几天给服务器传输一次用水用气量就好了，所以需要用PSM模式。最省电。

虽然NB-IoT的三种模式各有优劣，但实际应用场景还可以通过额外的手段来提升用户体验。

例如NB-IoT智能锁，虽然eDRX模式做不到立刻开锁，但是可以预留一个按钮，用户按一下，锁就被激活，主动联网去服务器取开锁数据，然后开锁。虽然多按一次按键，但是电量可以节约几十倍，等候时间最多也就十多二十秒。

再例如货物的物流监控，可以在监控器中放一个加速度传感器。货物动的时候把联网频率加快，货物不动的时候就不联网。也能够数据传输实时度提升几倍，而且不增加总的功耗。

像智能井盖，平时打开PSM模式省电，一旦被盗窃，可以通过加速度传感器检测到翻转，然后切换到DRX模式，就能够被实时追踪了。

原文链接：https://blog.csdn.net/AmazIOT/article/details/104518598

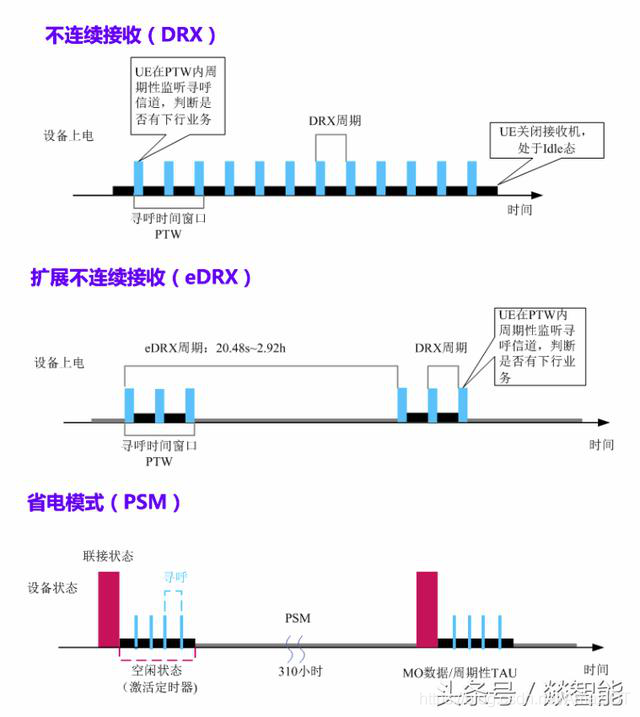

NB-IoT支持三种省电模式：PSM (Power Saving Mode，省电模式)、DRX（Discontinuous Reception，不连续接收模式），eDRX（Extended DRX，扩展不连续接收模式）。

PSM

终端非业务期间深度休眠，不接收下行数据，只有 终端主动发送上行数据（MO Data）时可接收IoT平台缓存的下行数据 ，适合对下行数据无时延要求的业务；终端设备功耗低，采取电池供电方式，如抄表业务。

PSM模式示意图：

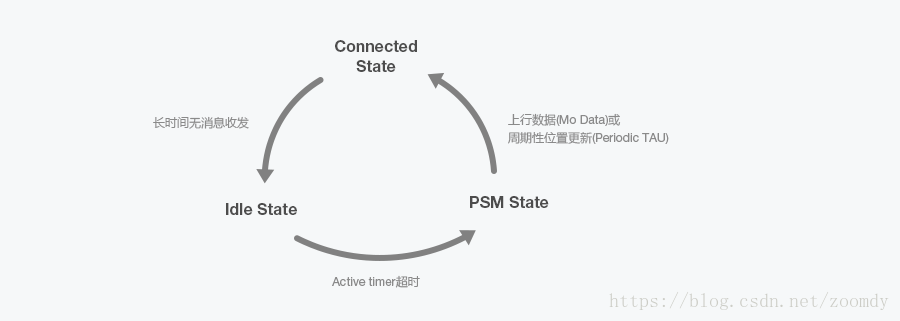

三种状态之间的转换关系：

DRX

可以认为下行业务随时可达终端设备，在每个DRX周期（ 1.28s，2.56s，5.12s 或者10.24s ），终端都会检测一次是否有下行业务到达，适用于对时延有高要求的业务。终端设备一般采取供电的方式，如路灯业务。

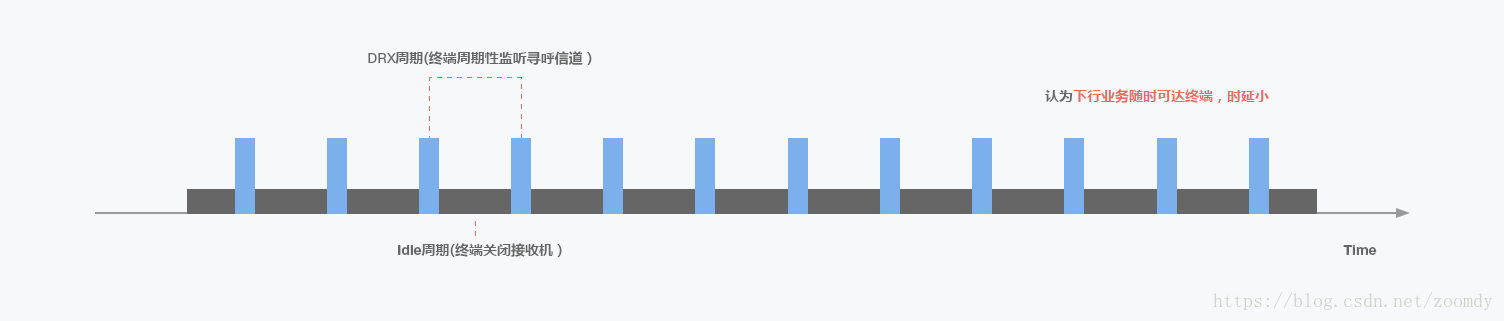

DRX模式示意图：

由于DRX周期短（ 1.28s，2.56s，5.12s 或者10.24s，由运营商网络侧设置决定），可认为下行业务随时可达，时延小。

适用于对时延有高要求的业务，但功耗相对较高，终端设备一般采用供电方式。

eDRX

终端设备兼顾低功耗和对时延有一定要求的业务，在每个eDRX周期内，只有在设置的寻呼时间窗口内，终端可接收下行数据，其余时间终端处于休眠状态，不接收下行数据，该模式可在下行业务时延和功耗之间取得平衡，如远程关闭煤气业务。

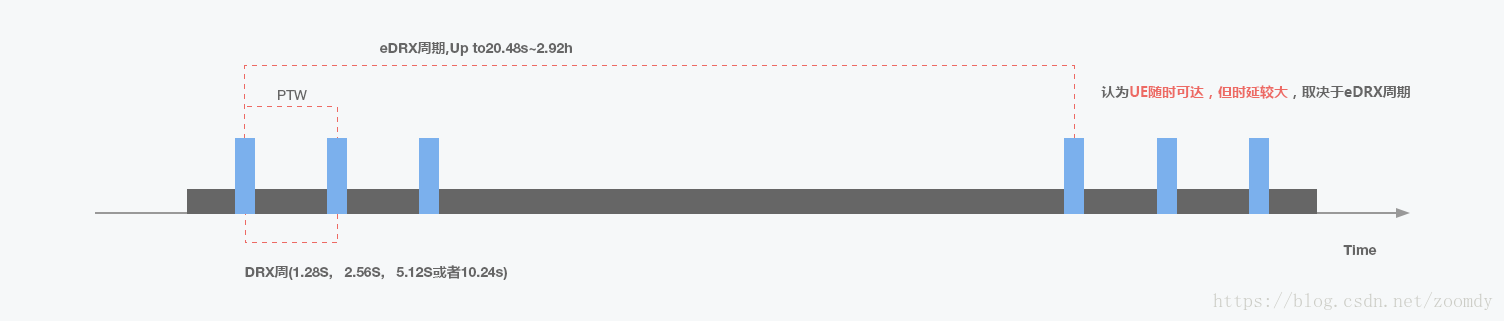

eDRX模式示意图：

每个eDRX周期内，有一个寻呼时间窗口PTW（ Paging Time Window ），终端在PTW内按照DRX周期（DRX周期时间短，可以认为终端不休眠、一直可达）监听寻呼信道，以便接收下行数据，其余时间终端处于休眠状态。

eDRX模式可以认为终端设备随时可达，但时延较大，时延取决于eDRX周期配置，可以在低功耗与时延之间取得平衡。
