Mermaid流程图、序列图使用教程

内容纲要

Mermaid 是一个用于画流程图、状态图、时序图、甘特图的库，使用 JS 进行本地渲染，广泛集成于许多 Markdown 编辑器中。

之前用过 PlantUML，但是发现这个东西的实现原理是生成 UML 的图片后上传服务端，每次再从服务端读取，因此觉得不够鲁棒，隐私性也不好，因而弃用。

Mermaid 作为一个使用 JS 渲染的库，生成的不是一个“图片”，而是一段 HTML 代码，因此安全许多。

官网：https://mermaidjs.github.io/

Github 项目地址：https://github.com/knsv/mermaid

接下来介绍 Mermaid 的流程图及序列图的语法，也就是大家在工作中常使用的图表。

Mermaid流程图使用教程

图表方向

Mermaid 支持多种图表的方向，语法如下：

graph 方向描述
    图表中的其他语句...

其中“方向描述”为

用词	含义
TB	从上到下
BT	从下到上
RL	从右到左
LR	从左到右

节点定义

即流程图中每个文本块，包括开始、结束、处理、判断等。Mermaid 中每个节点都有一个 id，以及节点的文字。

表述	说明
id[文字]	矩形节点
id(文字)	圆角矩形节点
id((文字))	圆形节点
id>文字]	右向旗帜状节点
id{文字}	菱形节点

需要注意的是，如果节点的文字中包含标点符号，需要时用双引号包裹起来。另外如果希望在文字中使用换行，请使用替换换行

节点间的连线

表述	说明
`>`	添加尾部箭头
`-`	不添加尾部箭头
`--`	单线
`--text--`	单线上加文字
`==`	粗线
`==text==`	粗线加文字
`-.-`	虚线
`-.text.-`	虚线加文字

子图表

使用以下语法添加子图表

subgraph 子图表名称
    子图表中的描述语句...
end

对 fontawesome 的支持

使用 fa: #图表名称# 的语法添加 fontawesome。

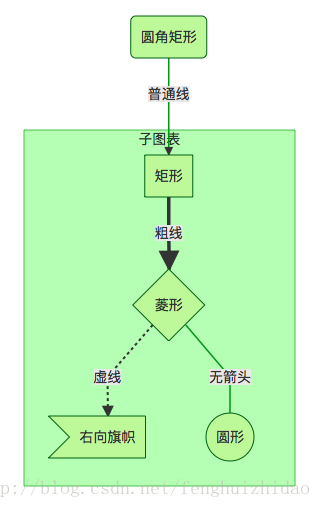

举个例子

graph TB
    id1(圆角矩形)--普通线-->id2[矩形]
    subgraph 子图表
        id2==粗线==>id3{菱形}
        id3-.虚线.->id4>右向旗帜]
        id3--无箭头---id5((圆形))
    end

Mermaid序列图使用教程

使用以下语法开始序列图

sequenceDiagram
    [参与者1][消息线][参与者2]:消息体
    ...

例如

sequenceDiagram
    张三->>李四: 吃了吗？
    李四->>张三: 吃了

参与者

上例中的张三、李四都是参与者，上例中的语法是最简单的，也可以明显表明参与者有哪些

sequenceDiagram
    participant 参与者 1
    participant 参与者 2
    ...
    participant 简称 as 参与者 3 #该语法可以在接下来的描述中使用简称来代替参与者 3

消息线

类型	描述
`->`	无箭头的实线
`-->`	无箭头的虚线
`->>`	有箭头的实线
`-->>`	有箭头的虚线
`-x`	末端为叉的实线（表示异步）
`--x`	末端为叉的虚线（表示异步）

处理中

在消息线末尾增加 + ，则消息接收者进入当前消息的“处理中”状态；在消息线末尾增加 – ，则消息接收者离开当前消息的“处理中”状态。

或者使用以下语法直接说明某个参与者进入“处理中”状态

activate 参与者

标注

语法如下

Note 位置表述 参与者: 标注文字

其中位置表述可以为

表述含义
right of
left of
over

循环

语法如下

loop 循环的条件
    循环体描述语句
end

判断

alt 条件 1 描述
    分支 1 描述语句
else 条件 2 描述 # else 分支可选
    分支 2 描述语句
else ...
    ...
end

如果遇到可选的情况，即没有 else 分支的情况，使用如下语法：

opt 条件描述
    分支描述语句
end

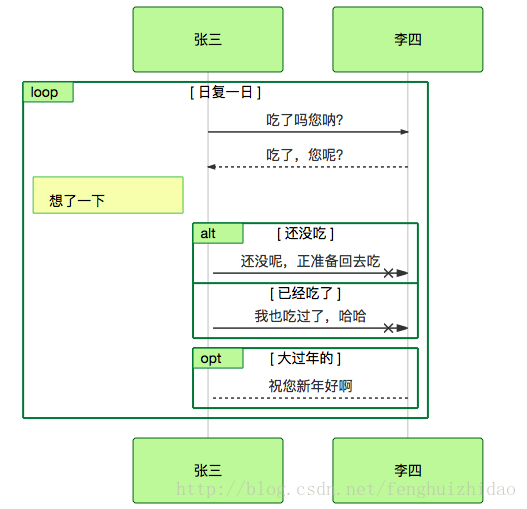

举个例子

sequenceDiagram
    participant z as 张三
    participant l as 李四
    loop 日复一日
        z->>l: 吃了吗您呐？
        l-->>z: 吃了，您呢？
        activate z
        Note left of z: 想了一下
        alt 还没吃
            z-xl: 还没呢，正准备回去吃
        else 已经吃了
            z-xl: 我也吃过了，哈哈
        end
        opt 大过年的
            l-->z: 祝您新年好啊
        end
    end

原文链接：https://blog.csdn.net/fenghuizhidao/article/details/79440583
